產品簡介：

螺旋分級機的構造及工作過程

分級槽2呈傾斜安置，傾角一般為12。~18.5。，槽的底部為半圓形。礦漿從槽的中間部位進料口7給入，在分級槽下端的分級帶完成分級。細粒級經槽子下端溢流堰8隨水流從溢流排出口9排走。粗粒級產物在分級帶沉降，然后由螺旋1將其運至槽子上端的沉砂排出口10排出機外。螺旋安裝在中空主軸3上，主軸兩端由軸承4支承，軸的上端設有傳動裝置5，軸的下端置于提升機構之內，必要時可調節螺旋在槽內的高度。

螺旋分級機

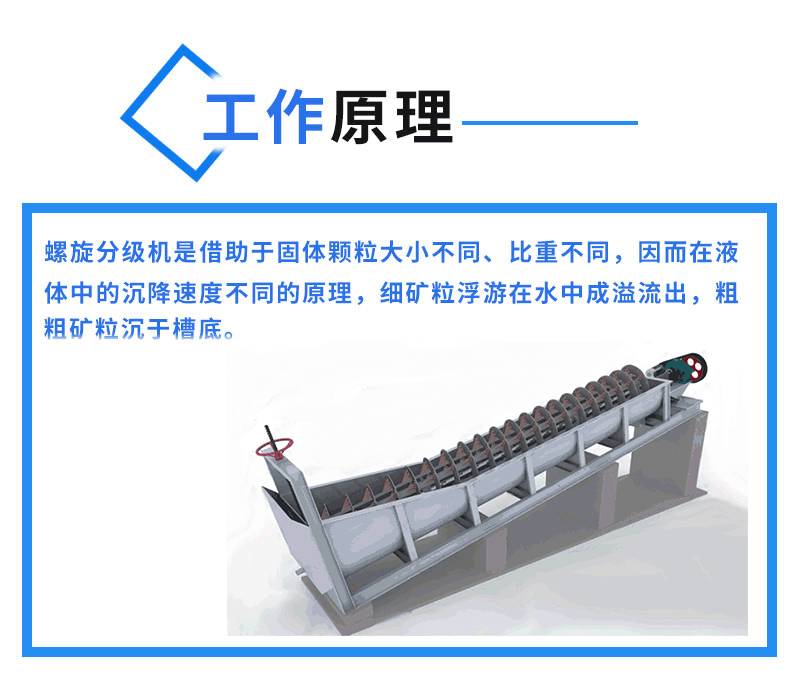

分級機工作原理

分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。

螺旋分級機結構原理

分級機 特點

1、螺旋分級機具備了低能耗，與同樣處理量，能耗比其它分級設備降低50%，同時產量也提高了50%。

2、設備工作時，細度高、精度高，能徹底杜絕產品中過大顆粒及篩余物，并且產量可達50t/h。

3、自動化程度高，穩定性強，操作簡便、負壓生產，無粉塵污染，環境優良。

4、用于機制砂干法生產工藝中超標石粉的分離，可以非常方便的控制機制砂石粉的含量，滿足用戶的要求。

5、0.00--0.75mm石粉含量在2%-15%之間可調，石粉質量易于控制，細度調整方便、靈活、可靠。

螺旋分級機

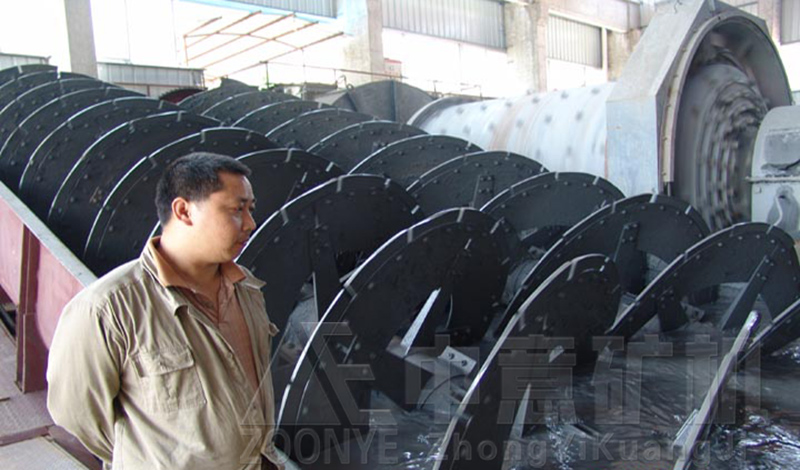

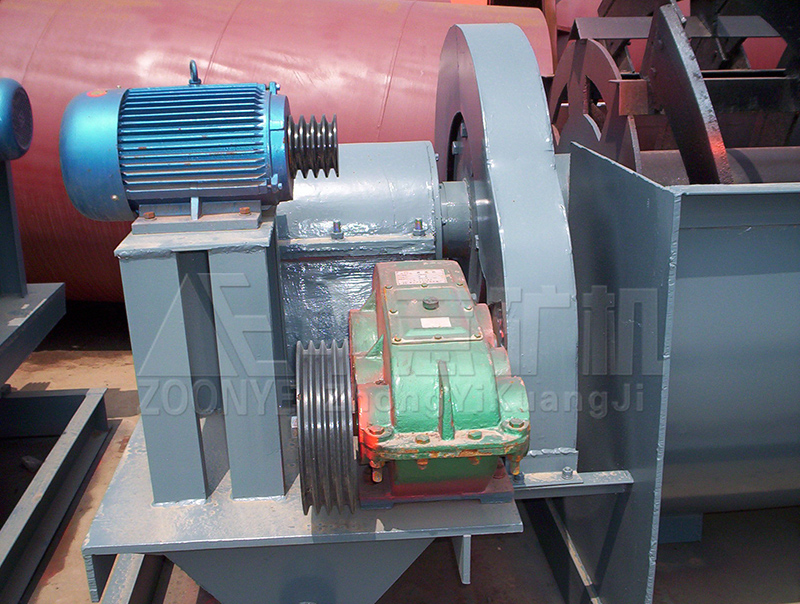

螺旋分級機車間實拍1

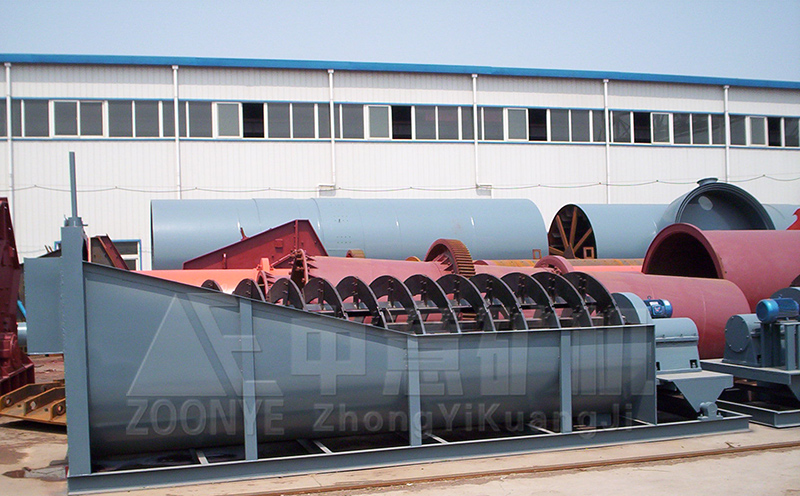

螺旋分級機車間實拍2

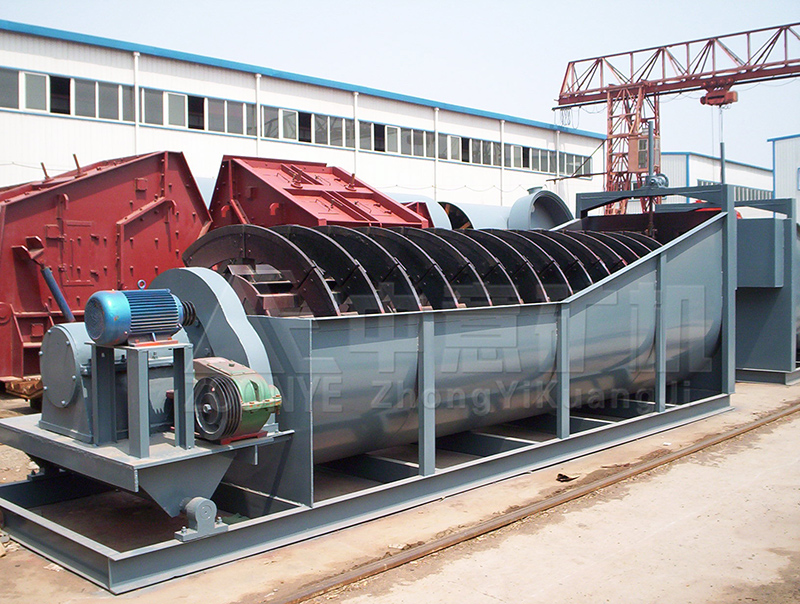

螺旋分級機車間實拍3

螺旋分級機適用范圍

分級機廣泛用于選礦廠，主要用在分流進廠選礦，球閉環流程或重力用于礦石品位和優良粘土，金屬顆粒和紙漿的大小分類選礦工藝，洗滌作業中的脫泥、脫水等作業。

?螺旋分級機適用范圍
